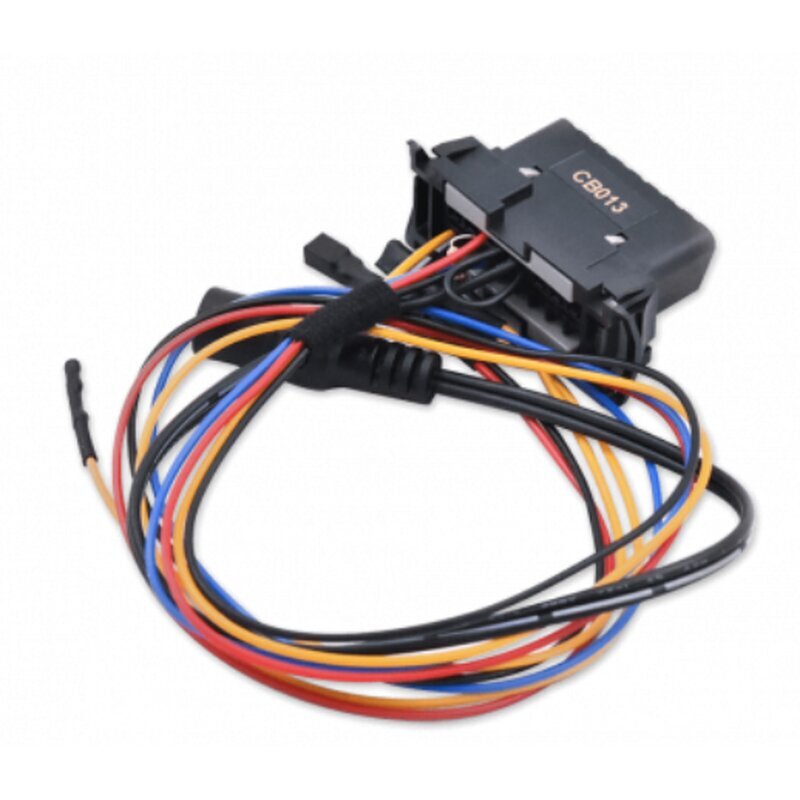

Der Kabelsatz CB013 für den Prüfstandsanschluss an Steuergeräte ist eine proprietäre Hardware. Er wird zum Auslesen der ISN von Steuergeräten geeignet für BMW-Fahrzeugen am Prüfstand sowie zum Auslesen des PIN-Codes des Motorsteuergeräts geeignet für PSA-Fahrzeugen ab Baujahr 2001 benötigt. Dieser Kabelsatz dient zum Anschluss des AVDI an das Motorsteuergerät.
Unterstützte geeignet für die Marken:
- BMW
- Peugeot
- Citroën
- andere PSA-basierte Plattformen
Unterstützte geeignet für BMW-Steuergeräte:
MSD80
MSD81
MSD82
MSV81
MSV82
(nicht mit MSV80-Steuergeräten verwendet, da die ISN von OBDII gelesen wird)
Unterstützte geeignet für PSA-Steuergeräte:
Alle Motorsteuergeräte ab Baujahr 2001–2021
Inhalt:
CAN L (blaues Kabel) – für den Anschluss an CAN Low
CAN H (rotes Kabel) – für den Anschluss an CAN High
B+-Anschluss (gelbes Kabel) – ein Anschluss für +12 V, der andere für IGN
GND-Anschluss (schwarzes Kabel)
| geeignet für die Marke: | Mini Cooper BMW |
